Связь с эмулятором rslinx

[GeorgeN]

Доброго времени суток! Для проверки проекта связал его через rslinx с эмулятором контроллера rslogic emulate, установленном на виртуальной машине. После настроил access names. Если по первому источнику подхватывает данные как надо, то с виртуалки, настроенной как второй источник, не желает тянуть. На виртуалке как и на физ машине стоят gateway версии рслинкса, InTouch стоит только на физ машине, виртуалка подключена по бриджет соединению. Второй сурс необходим для резервирования системы.

[Генератор зла]

Может дело не в ПО WW, а в настройках Bridge-соединения VM?

[GeorgeN]

Возможно, но дело в том что и на реальном объекте добавить резервный источник не удалось. Настройки все те же, что и описывал ранее на вм, только разумеется контроллер не эмулируется.

[Генератор зла]

Так и расскажите по-подробнее. Что-как-с каким результатом.
Скрины, логи.

[GeorgeN]

По логам, не отображает вообще соединения со вторым сурсом, только первый (localhost). Проверку делал обычным способом, выключал на физической машине рслинкс и ждал подключения к рслинксу на виртуалке, чего не происходило. Топики настроены нормально, в настройках второго сурса указан ip адрес вм, необходимый топик и название приложения RSLINX. Логи в данный момент скинуть не могу, так как не нахожусь на месте.

[Генератор зла]

По логам, не отображает вообще соединения со вторым сурсом, только первый (localhost).

Это не логи (SMC), а Ваш пересказ происходящих событий.

Проверку делал обычным способом, выключал на физической машине рслинкс и ждал подключения к рслинксу на виртуалке, чего не происходило.

Выключали или гасили как приложение?

[GeorgeN]

И выключал и гасил

[Генератор зла]

По-любому, нужны логи SMC на время предполагаемого переключения Access Names.

[GeorgeN]

Код: Выделить всё

119696   04.03.2019   14:05:23   12668   20252   Info   WM   Database successfully saved.
119697   04.03.2019   14:05:23   22240   15256   Info   WWPackageManager   GetTargetComputerName: strNodeName = IV-KK-20181114,strComputerName = IV-KK-20181114,nSizeComputerNameBuf = 14
119698   04.03.2019   14:05:24   22240   15256   Info   WWPackageManager   GetTargetComputerName: strNodeName = IV-KK-20181114,strComputerName = IV-KK-20181114,nSizeComputerNameBuf = 14
119699   04.03.2019   14:05:24   22240   15256   Info   WWPackageManager   GetTargetComputerName: strNodeName = IV-KK-20181114,strComputerName = IV-KK-20181114,nSizeComputerNameBuf = 14
119700   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   GR Connected Client ID: {B594420A-518D-4FB8-A613-928E3AB72F9A}
119701   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -   called from(y:\pfserverdev\src\wwpackageserver\ObjectFileStorage.cpp @ line 94) constructed ACL's that will be added to share w8c216ff7b8b4175ae4d8ea24b50e8e0-RO @ C:\Program Files (x86)\ArchestrA\Framework\FileRepository\w...
119702   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share exists already will apply security ACL to it ..
119703   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  security ACL applied successfully
119704   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share created successfully
119705   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -   called from(y:\pfserverdev\src\wwpackageserver\ObjectFileStorage.cpp @ line 109) constructed ACL's that will be added to share w8c216ff7b8b4175ae4d8ea24b50e8e0-RW @ C:\Program Files (x86)\ArchestrA\Framework\FileRepository\...
119706   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share exists already will apply security ACL to it ..
119707   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  security ACL applied successfully
119708   04.03.2019   14:05:25   3820   16432   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share created successfully
119709   04.03.2019   14:05:26   22240   15256   Info   WWPackageManager   Successfully connected to Galaxy Repository. Solution pack is absent in client and galaxy
119710   04.03.2019   14:05:26   22240   15256   Info   WWPackageManager   Connected Client ID: {B594420A-518D-4FB8-A613-928E3AB72F9A}
119711   04.03.2019   14:05:26   22240   15256   Info   WWPackageManager   GetTargetComputerName: strNodeName = IV-KK-20181114,strComputerName = IV-KK-20181114,nSizeComputerNameBuf = 14
119712   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   GR Connected Client ID: {306213C8-9E50-4646-9E67-544F411FF7B6}
119713   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -   called from(y:\pfserverdev\src\wwpackageserver\ObjectFileStorage.cpp @ line 94) constructed ACL's that will be added to share w8c216ff7b8b4175ae4d8ea24b50e8e0-RO @ C:\Program Files (x86)\ArchestrA\Framework\FileRepository\w...
119714   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share exists already will apply security ACL to it ..
119715   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  security ACL applied successfully
119716   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share created successfully
119717   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -   called from(y:\pfserverdev\src\wwpackageserver\ObjectFileStorage.cpp @ line 109) constructed ACL's that will be added to share w8c216ff7b8b4175ae4d8ea24b50e8e0-RW @ C:\Program Files (x86)\ArchestrA\Framework\FileRepository\...
119718   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share exists already will apply security ACL to it ..
119719   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  security ACL applied successfully
119720   04.03.2019   14:05:27   3820   20088   Info   WWPackageServer   CreateOrModifyArchestrAShare -  share created successfully
119721   04.03.2019   14:05:27   22240   15256   Info   WWPackageManager   Successfully connected to Galaxy Repository. Solution pack is absent in client and galaxy
119722   04.03.2019   14:05:27   22240   15256   Info   WWPackageManager   Connected Client ID: {306213C8-9E50-4646-9E67-544F411FF7B6}
119723   04.03.2019   14:05:27   3820   10236   Info   WWPackageServer   Going to delete file storage share if its last client
119724   04.03.2019   14:05:27   3820   10236   Info   WWPackageServer   GR Disconnected Client ID: {B594420A-518D-4FB8-A613-928E3AB72F9A}
119725   04.03.2019   14:05:27   22240   15256   Info   WWPackageManager   Disconnected Client ID
119726   04.03.2019   14:05:27   22240   15256   Info   VIEWSCRIPTDEBUG   ViewScriptDebug Registered.
119727   04.03.2019   14:05:27   22240   15256   Info   View   InTouch WindowViewer Version 17.2.000 3318.0735.0000.0000
119728   04.03.2019   14:05:27   22240   15256   Info   ArchestrASymbolProvider   Missing or incompatible version of ArchestrA Runtime Platform on the node.Galaxy references in ArchestrA symbols will not work.
119729   04.03.2019   14:05:27   22240   15256   Info   JupiterGraphic   Entered into IJupiterGraphicSettings2.Initialize
119730   04.03.2019   14:05:28   22240   15256   Info   View   Running application in InTouch Normal mode
119731   04.03.2019   14:05:33   22240   15256   Info   view   Target Resolution (3840, 1080) applied:
119732   04.03.2019   14:05:33   22240   15256   Info   View   rtole.dll Successfully Loaded
119733   04.03.2019   14:05:33   22240   15256   Info   View   Unable to start NetDDE
119734   04.03.2019   14:05:34   22240   15256   Info   SQLMNGR   17.2.000
119735   04.03.2019   14:05:34   22240   15256   Info   WC   Schneider Electric Software, LLC InTouch Windows Controls 17.2.000
119736   04.03.2019   14:05:34   22240   15256   Info   INTSPT   17.2.000
119737   04.03.2019   14:05:34   22240   15256   Info   VIEW   17.2.000
119738   04.03.2019   14:05:34   22240   15256   Info   VIEW   ddeclikt: Toolkit Build ID Apr  4 2018 04:05:08
119739   04.03.2019   14:05:34   22240   15256   Info   VIEW   ddeclikt: Registry Key Read - SOFTWARE\Wonderware\ddeclikt\Default
119740   04.03.2019   14:05:34   22240   15256   Info   VIEW   ddeclikt: DisableAutoRegistryRead = 1
119741   04.03.2019   14:05:34   22240   15256   Info   INTSPT   Alarm Manager command line args <     >
119742   04.03.2019   14:05:34   22240   15256   Info   INTSPT   ... Starting Distributed Alarm Manager ...
119743   04.03.2019   14:05:34   22240   15256   Info   view   AlarmLst -
119744   04.03.2019   14:05:34   22240   15256   Info   view   AlarmBuf - 17.2.000 Using Win32Heap
119745   04.03.2019   14:05:34   22240   15256   Info   INTSPT   WNAP - using "C:\Program Files (x86)\Common Files\ArchestrA\AlarmBuf.dll"
119746   04.03.2019   14:05:34   22240   15256   Info   INTSPT   WNAP - Loaded AlarmBuf DLL "C:\Program Files (x86)\Common Files\ArchestrA\AlarmBuf.dll" version "17.2.000"
119747   04.03.2019   14:05:34   16664   3528   Info   alarmmgr   Connected to Provider '\InTouch'
119748   04.03.2019   14:05:35   22240   15256   Info   HTSPT   HTSPT.DLL - 17.2.000
119749   04.03.2019   14:05:35   18148   2024   Info   hd   InTouch Historical Data Server - 17.2.000
119750   04.03.2019   14:05:38   22240   15256   Info   VIEW   Wonderware I/O Server Toolkit for Windows NT - Version 7,2,1,14
119751   04.03.2019   14:05:38   22240   15256   Info   WWSL   Suitelink: OpenServer - Registered Server Name: (VIEW )
119752   04.03.2019   14:05:38   22240   20872   Info   view   License 'AdvDev Studio 2017 Unlimited, 30day Demo Consignment' : Perpetual=0 Tag Count=61402 Window Count=65535 Runtime Timeout=0 Language Lock=0 Read-Only=0
119753   04.03.2019   14:05:44   22240   15256   Info   VIEW   Setting current View window HWND = 790074
119754   04.03.2019   14:05:44   22240   15256   Info   VIEW   Loading Script DLL: WWSCRIPT.DLL
119755   04.03.2019   14:05:44   22240   15256   Info   WWSCRIPT   17.2.000
119756   04.03.2019   14:05:46   22240   15256   Info   INTSPT   Node "localhost" connected
119757   04.03.2019   14:05:46   22240   15256   Info   INTSPT   Node "localhost" connected
119758   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   wwalmlogger.exe
119759   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   CAlarmList::InitializeHeap() hHeap range : 0x0 - 0xfcc83304
119760   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   CAlarmList::InitializeHeap() hHeap range : 0x0 - 0xfe6410a0
119761   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   CAlarmList::InitializeHeap() hHeap range : 0x0 - 0xff320850
119762   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   CAlarmList::InitializeHeap() hHeap range : 0x0 - 0x7f990428
119763   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   CAlarmList::InitializeHeap() hHeap range : 0x35c0000 - 0x43288214
119764   04.03.2019   14:05:55   15128   14628   Info   wwalmlogger   Maximum buffer count is 235349
119765   04.03.2019   14:05:58   22240   15256   Info   WWSLS   SUSPENDED SuiteLink Updates
119766   04.03.2019   14:05:59   22240   15256   Info   WWSLS   RESUMED SuiteLink Updates
119767   04.03.2019   14:06:34   22240   15256   Info   view   License state is Licensed and Acceptable
                              ВЫКЛЮЧЕНИЕ RSLINX НА ФИЗ МАШИНЕ
119768   04.03.2019   14:06:34   22240   15256   Info   INTSPT   Node "localhost" disconnected
119769   04.03.2019   14:06:34   22240   15256   Info   INTSPT   Node "localhost" disconnected


всего настроено два access name'а один на паз контроллер второй на рсу. Как видно по логам, нет ни подключения к виртуальной машине ни тем более перехода при потере соединения с основными именами доступа.

[GeorgeN]

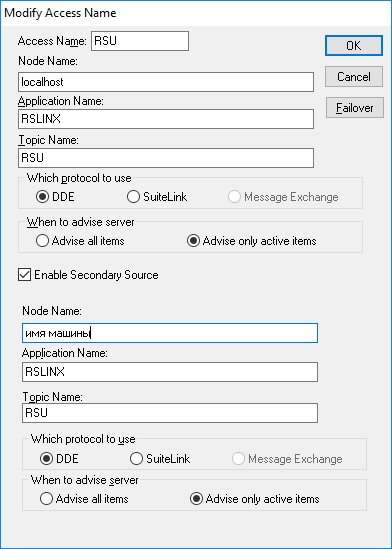

Вложил окно настроек одного из access name'a

[Генератор зла]

Как видно по логам, нет ни подключения к виртуальной машине ни тем более перехода при потере соединения с основными именами доступа.

Т.е. после "119769 04.03.2019 14:06:34 22240 15256 Info INTSPT Node "localhost" disconnected" в логах записей нет

Вложил окно настроек одного из access name'a

Замените, пожалуйста, "Localhost" и "Имя_машины" на IP-адреса.

[GeorgeN]

Идет повторение данных строчек

Код: Выделить всё

119765   04.03.2019   14:05:58   22240   15256   Info   WWSLS   SUSPENDED SuiteLink Updates
119766   04.03.2019   14:05:59   22240   15256   Info   WWSLS   RESUMED SuiteLink Updates


Первоначально использовал вместо имен машин ip адреса, что так, что этак нет отображения о втором сурсе в логах

[Генератор зла]

Странно, в логах обычно оседает по крайней мере намёк на ошибку.

Попробуйте сделать основным AccessName тот, который на виртуалке.

Попробуйте с другого края.
Настройте Redundancy не на уровне InTouch AccessNames, а на уровне резервирования топиков в FSGateway.

[GeorgeN]

К сожалению ранее пробовал, не получилось (все вами перечисленное). Выводит ошибку при попытке найти имена (вложение).

[Генератор зла]

А Вы попробуйте параметрировать FSGateway как DDE/SuiteLink подключение к источнику данных.
