Коллеги, подскажите, связывал кто либо DASSIDirect 3.0 с S400 посредством Block services (передача до 64кБ одним блоком). В инструкции нет подробного описания, поэтому сделать не получилось. Могу выложить подробно как настраивал. К кому и куда можно обратиться? Задавал вопрос на 'info.russia@wonderware.com', на SIEMENS Support Automation - решения так и не нашлось!

SmashManfis писал(а):Могу выложить подробно как настраивал.

Если не трудно.

Прикрепил скрины. В консоле SMC видно что DASSIDirect не может прочитать блоковый тип данных (хотя другие типы читаются). Может быть всё дело в WinLC ? Хотя я думаю что проблема просто в неправильной конфигурации.

SmashManfis писал(а):Могу выложить подробно как настраивал.

SmashManfis писал(а):Прикрепил скрины.

Вы не замечаете небольших неувязочек?

Извиняюсь. Прикрепился всего 1 скрин. Теперь прикрепил остальные.

SmashManfis писал(а):Теперь прикрепил остальные.

Увы, не все. Закладку Device Group я так и не увидел.
И очень смущает несоответствие значений TSAP в настройках DASSIDirect и S7 Connection

Извиняюсь за задержку с ответом.
Прикрепил Device Group.

TSAP и вправду не соответствуют - сейчас поправлю, протестирую... но я почему то уверен что все равно не заработает ))) так как на CPU 417-4 не получилось при правильных настройках:


Читать пробую с помощью OPC Scout теги (item) созданные в Device Group:
BL0,D0
BL0,D0,1

Такой ли синтаксис? Со стороны SIEMENS я посылаю DB6901, а пробую считать DB0 - правильно?
Я читаю в OPC Scout только первый элемент DB блока, реально в SIEMENS я посылаю блок более 63кБ - можно ли так делать?

SmashManfis писал(а):но я почему то уверен что все равно не заработает )))

Для начала добейтесь чтения битов, слов,..., к массивам переходить надо уж после.

SmashManfis писал(а):Такой ли синтаксис? Со стороны SIEMENS я посылаю DB6901, а пробую считать DB0 - правильно?

Хм... Простите, что?

SmashManfis писал(а):реально в SIEMENS я посылаю блок более 63кБ - можно ли так делать?

Увы, по доке не совсем понятно. Но техсаппорт наверняка знает ответ.

Генератор зла писал(а):SmashManfis писал(а):
но я почему то уверен что все равно не заработает )))

Для начала добейтесь чтения битов, слов,..., к массивам переходить надо уж после.

Если DASSIDirect вешать на 1 или 3 ресурс контроллера, то просто биты/слова прочитать удалось, при этом блоки не читаются. В этом случае не требовалось в NET Pro конфигурировать PLC.

В другом случае - настроив PLC на TSAP DASSIDirect через NET Pro, пока не удалось ничего прочитать - буду пробовать, начиная с малого, спасибо за совет!

Генератор зла писал(а):SmashManfis писал(а):
Такой ли синтаксис? Со стороны SIEMENS я посылаю DB6901, а пробую считать DB0 - правильно?
Хм... Простите, что?

Я имею ввиду что блок который приходит в DASSIDirect посредством BSEND имеет такой же номер что и в PLC ? Я так думал что он приходит с номером 0..(хотя тут я пробовал по разному)

Генератор зла писал(а):SmashManfis писал(а):
реально в SIEMENS я посылаю блок более 63кБ - можно ли так делать?

Увы, по доке не совсем понятно. Но техсаппорт наверняка знает ответ.

По доке - размером до 64 кБ. То есть должно быть нормально.

Непонятно как вообще DASSIDirect подхватывает блок - в PLC обязательно указание ID, так как можно посылать несколько блоков, а в DASSIDirect этого нет!?

SmashManfis писал(а):Я имею ввиду что блок который приходит в DASSIDirect посредством BSEND имеет такой же номер что и в PLC ?

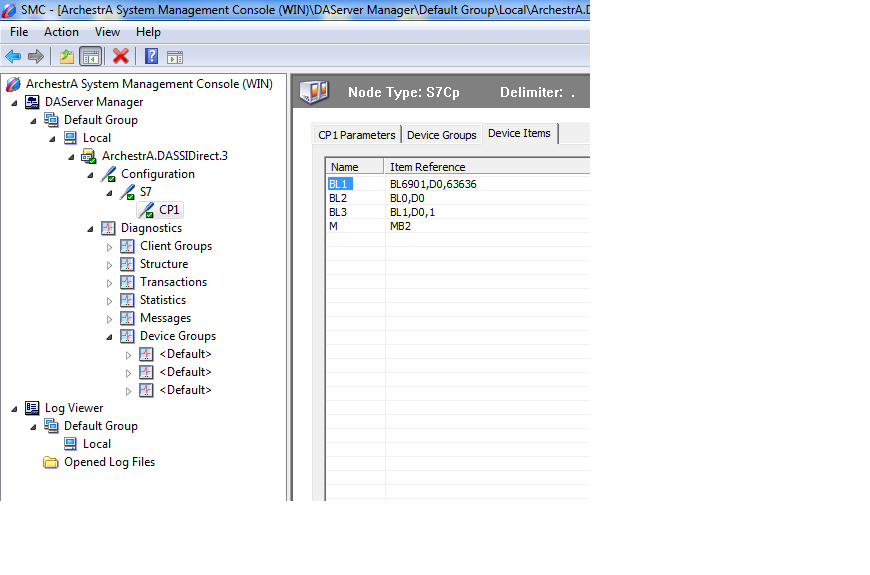

Ваш скрин с закладкой Device Items. Колонка Item Reference - ссылки на реальные адреса контроллера. Колонка Name - как эти переменные будут называться внутри DASSIDirect.

SmashManfis писал(а):По доке - размером до 64 кБ.

64 КБ это не 64 Кило-переменных. Особенно, если переменные типа Real
