DasSiDirect

[curbat]

Здравствуйте. Такой вопрос. Настройка Remote TSAP для S7-300. Remote Rack "0" в проекте Siemens, рака всегда 0. Далее Remote Slot "2" в проекте Сименс, CPU300 стоит второй после блока питания . Далее Connection Resource, по умолчанию "3" ,что это означает? Номер в раке S7CP ? Или содержание вкладки "communication" в свойствах CPU проекта Сименса?

[mp3corp]

Не понял где нужно было увидеть - "3", откройте структуру организации сети в Step7 для этого проекта, там все увидите -PG,OP и т.д.

[curbat]

Так во вложенном файле всё это есть. Что правильно там нужно ставить в "Connection Resource". У меня работает и с 3 и с 4.

[mp3corp]

Connection Resource - выбор источника, по которому будете получать данные. Модуль CP-343 если мне не изменяет память, модуль с Industrial Ethernet.
Remote TSAP
This Remote TSAP corresponds to what you
configured in the TSAP for the S7 CP. Configure the
Remote TSAP by typing in the decimal numbers for
the Remote Rack and Remote Slot, and by selecting the
Hex number for the Connection Resource from the
menu. The values for the Remote Rack No. and Remote
Slot No. range from 0 to 255, with the default values of
0 and 3, respectively. The value for the Connection
Resource ranges from 00 to FF. The default value is
03.

[curbat]

"and by selecting the Hex number for the Connection Resource from the menu."
Можно понять двояко: и место в раке, у меня четвёртое CP-343 Lean. И в свойствах CPU во вкладке communication есть меню Connection Resources Reserved. Там можно тоже выбрать, и ещё вычитал на импортном форуме (во вложении). А как правильно? Наверно в Сименс нужно спрашивать, с ихнего контроллера данные. Переживаю за стабильность.

[mp3corp]

Ставьте адрес, где находится Ethernet модуль.

[Генератор зла]

ЕМНИП, Connection Resources Reserved - сколько сервер допустит одновременных подключений к процессору Siemens (через себя). Со стороны процессора в HW Configuration есть аналогичная настройка, значение которой может и не совпадать со значением в DAS-сервере.

[curbat]

Ставьте адрес, где находится Ethernet модуль.

Спасибо, так и стоит 4.

[Генератор зла]

Ставьте адрес, где находится Ethernet модуль.

ЕМНИП, необходимо указывать адрес слота CPU. Коммуникационный модуль - лишь шлюз (передаст). Реальная адресация в CPU.

[mp3corp]

Завтра специально посмотрю на рабочем объекте.

[mp3corp]

Сегодня посмотрел настройку DSSDirect, значение установлено в - 3. Соглашусь с "Генератором", о максимальном количестве подключений. В настройке самого CPU в Step7, данный параметр имеет значение - 16.

[curbat]

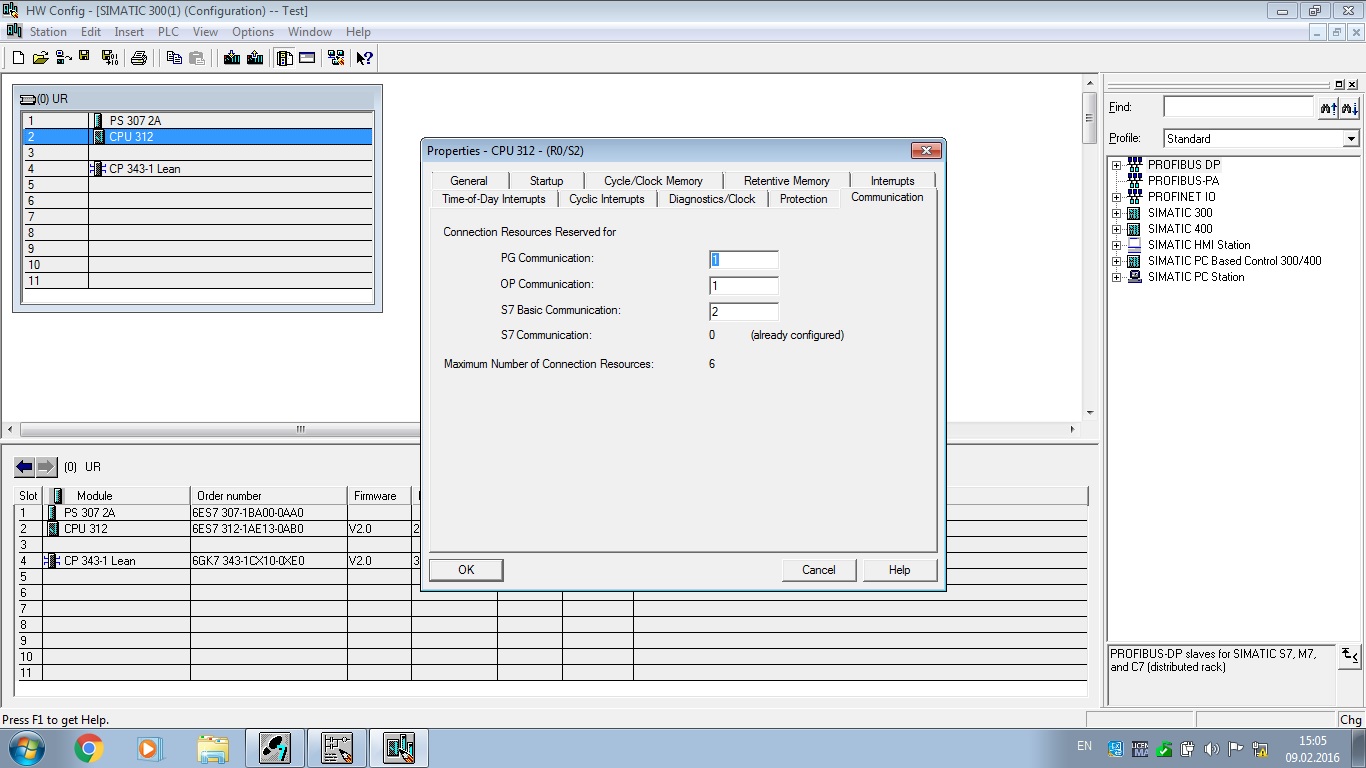

Спасибо за участие. В моём первом посте во вложении скрин свойств CPU, это та вкладка?

В настройке самого CPU в Step7, данный параметр имеет значение - 16.

Значение 16 в ней смотреть?

[mp3corp]

У Вас параметр равен = 6.

[curbat]

Спасибо, я понял. В другом проекте с другой CP343 у меня тоже 16. Это максимально возможное количество соединений. А цифра в моём случае должна стоять похоже 4. Номер места в раке CP343.

[dEVILoper]

Какая-то путаница в понимании настроек возникла.

По факту имеем:
Remote Rack/Slot - позиция CPU(!) в проекте;
Connection Resource - часть TSAP, имеет вполне определенные значения:
0x01 - PG connection
0x02 - OP connection
0x03 - Other (по умолчанию DASSiDirect использует это значение)
0x10..0xDF - Connections with static or dynamic connection process
