Настройка InTouch для DDE и OPC

[yuliya]

Напишите, пожалуйста, по шагово. Как связать переменную в InTouch с переменной передаваемой с DDE. Так как следуя инструкции в userguide, она не принимаеца InTouch. Как смотреть логи, блокнотом они не открываются. Как настроить OPC Link и нужно ли на него лицензию?

[Admin]

Уважаемая yuliya,

К сожалению, я не знаю к каким данным Вы пытаетесь обратиться,
поэтому напишу в общем.
В Интаче, для обмена данными с серверами, приложениями, удаленными ПК используется технология Dynamic Data Exchange.
При объявлении такой переменной ей следует присвоить тип I/O
и указать (создать) имя доступа Access Name, а также внутреннее (то есть имя которое использовано "на другом конце") имя переменной Item.

Этот механизм предполагает обращение к переменной при заданных:
1) Node name (сетевое имя ПК, к которому происходит обращение. Для локальных переменных поле оставляем пустым)
2) Appplication Name (имя исполняемого файла приложения, например при обращении к Excel.exe пишем в этом поле excel)
3) Topic Name (имя топика, для Excel это будет имя листа в открытом файле, для сервера ввода-вывода - топик для доступа к данному устройству)

Так, напрмер Вы можете обратиться к любой переменной типа I/O.
Запустите WindowMaker.
Создайте новое окно и отобразите в нем переменную типа I/O Integer (пусть например это переменная test, которая имеет значение 10)
Запустите WindowViewer.
Запустите Excel, в пустой ячейке напишите следующую формулу
=VIEW|TAGNAME!'test' - Вы увидите в ячейке значение 10.
Теперь измените значение test - оно динамически меняется и в Excel.

Что касается просмотра логов, то используйте утилиту SMC
Programs/Wonderware/System Mangement Console,
она устанавливается вместе с сервером ввода вывода, например вместе с ModBus TCP, доступен здесь http://www.InTouch.ru/support/pub/MBTCP.rar

[Admin]

И еще - проверьте почту, я отправил Вам небольшое руководство со скриншотами.

[yuliya]

Спасибо. Вы очень помогли. А можно из InTouch данные передавать в opc или dde

[Admin]

InTouch использует технологию DDE или SuiteLink для передачи данных.
Множество и других программ в Windows используют Dynamic Data Exchange. В двух словах это адресация по принципу приложение.топик.имя (переменной).

Напротив, OPС вообще говоря не является протоколом - это набор открытых стандартов для обеспечения программной совместимости оборудования различных производителей.
Обычно под OPC сейчас понимают OPC DA (OLE for Process Control for Data Access) в основе которого лежит другая технология - COM.

Прочитайте пожалуйста вот этот топик - http://www.InTouch.ru/forum/viewtopic.php?t=779 - если останутся вопросы постараюсь ответить

[Help59]

Добрового времени суток всем. вопрос следующий. есть проблема.
Дано: есть прога (ДДЕ сервер) кот забирает данные с контроллеров и передает их в InSQL и InTouch.
Задача: реализовать 2 АРМ. 1-й выполняет роль сервера на кот стоит InSQL, SQL, ну и ДДЕ. на АРМ-2 стоит InTouch. Не получается выполнить конект к ДДЕ с АРМ-2. перепробовал уже все. очевидно что на АРМ-1 необходимо отшарить ДДЕ ресурс с помощью проги ddeshare. пробовал по разному но не прокатывает. в логах InTouch пишет node "ARM1" disconnected. если кто знает что делать плз хелп. оч нада..

[Admin]

Скажите, а АРМ-ы у Вас связаны.. В смысле пингуются ?
А то disconnetcted это же отсутствие связи совсем (
Для проверки можно в ячейке Excel написать формулу
=\\Имя_узла\Имя_приложения_сервера|имя_топика!'имя_тэга'

И еще поищите в сети есть бесплатная прогрммка DDE Studio - может быть полезна.

[Fessoff]

Добрый день!
Вопрос такой - подскажите пример синтаксиса в поле item tagname dictionary если данные мы берем с другого приложения InTouch. Имя доступа настроил так:

Node name - IP адрес откуда берем
Apl. name - View
Topic name - tagname

Тип тега IO и соответствует типу на первичном АРМе.

Данные не выводятся. Перепробовал уже все

[Admin]

не надо ip адреса! надо hostname (например server или arm)
хосты прописаны в Windows\system32\drivers\etc в файле hosts

[ivkuznetsov]

Здравствуйте!
А возможно как-нибудь в Excel записывать, например 1 или 0, а на мнемосхеме отображалось состояние насоса. Или же Excel отображает только значение тега?!

[mp3corp]

А разве дскр. тег имеет значения отличные от 0 и 1?

[ivkuznetsov]

Я же и написал "Например" Ну вопрос остаётся в силе: "Возможно ли в Excel записывать данные, а не только отображать?" Как с помощью данной записи "=VIEW|TAGNAME!" принудительно записать значение?

[Генератор зла]

Ну вопрос остаётся в силе: "Возможно ли в Excel записывать данные, а не только отображать?"

Да.

Как с помощью данной записи "=VIEW|TAGNAME!" принудительно записать значение?

Никак.
Excel является DDE-сервером. А DDE-сервер м.б. прописан в Access Name InTouch-а.

[Zoomehanik]

В продолжении темы:

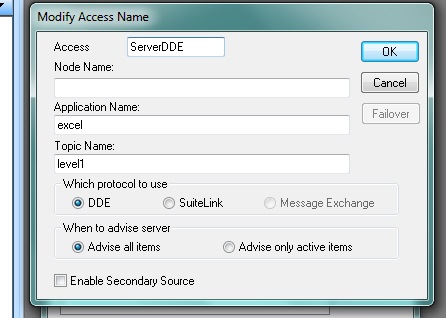

Пробую отправить данные в эксель, но ни чего не получается, я просто уже не знаю что надо сделать что бы нормально заработало. Может кто сможет помочь:

[Генератор зла]

Пробую отправить данные в эксель

Не отправить, InTouch никому ничего не отправляет, не царское это дело. Excel сам должен подсуетиться.
В InTouch:
testtag = Memory Integer
Создать окно с полем ввода значения testtag
Запустить Runtime
В Excel:
В любой яче, формула =view|Tagname!testtag
Формат ячи привести в соответствие с типом тега.

Усё

[Zoomehanik]

К сожалению не получается

[Zoomehanik]

Не понятным образом начало все нормально работать после перезапуска Excel. Спасибо за помощь

[werg]

Здравствуйте!
Подскажите могут-ли 2 приложения InTouch на разных машинах работать с одним файлом Exel ?
Предполагается хранить данные типа String в eXel таблице.
Будут- ли меняться переменные на 2м интаче, если их изменить на первом?

[Генератор зла]

У Вас нет 3-х компьютеров чтобы попробовать? Или одного с 2-мя виртуалками?
И Вы предлагаете кому-нибудь пробовать это?

[werg]

У Вас нет 3-х компьютеров чтобы попробовать? Или одного с 2-мя виртуалками?
И Вы предлагаете кому-нибудь пробовать это?

Уважаемый, Генератор, я интересуюсь теорией, т.к. мало знаю.
Попробовать есть на чем.
И даже 1 машину настрою на таблицу, но как еще один InTouch к таблице "приделать" ?
Да так, что бы данные в таблице менялись при вводе с любой из 2х машин...

[Генератор зла]

интересуюсь теорией, т.к. мало знаю.

Как я Вам завидую. Меньше знаешь - крепче спишь.

Будут- ли меняться переменные на 2м интаче, если их изменить на первом?

так, что бы данные в таблице менялись при вводе с любой из 2х машин...

Согласитесь, "несколько" разные хотелки. От слова "совсем".
Вряд ли у InTouch да и любой другой Windows-программы получится производить запись в Exel-файл, уже открытый другой Windows-программой.
