Historian связь с WinCC по OPC

[KamovOleg]

Всем здравствования! Подскажите, где взять документацию о том, как соединить WW Historian c WInCC по OPC?
Я поставил Historian, на этом же ПК стоит Step7+Wincc+Simatic Net и работает OPC сервер от Simatic Net. Скажем, сторонний OPC клиент видит теги данного OPC сервера, но как их завести в HISTORIAN WW? На форуме видел ссылки на техноты. Это есть единственные источники информации?

[Генератор зла]

Для получения данных от OPC-серверов Historian должен использовать OPCLink или FSGateway, которые являются конвертерами OPC-SuiteLink.
Дополнительных лицензий не требуется.

[Steelman63]

где взять документацию

на дистрибутиве Хисториана есть два пдфника:
HistorianConcepts.pdf - раздел Data Acquisition from I/O Servers
HistorianAdmin.pdf - раздел Configuring Data Acquisition

вообще надо бы накидать хелпик по этой теме на форуме, попробую сделать...

[Steelman63]

viewtopic.php?f=9&t=4722#p14523

[KamovOleg]

Блин. Читал маны, смотрел ютуб...что-то не выходит у меня.
Что сделано.

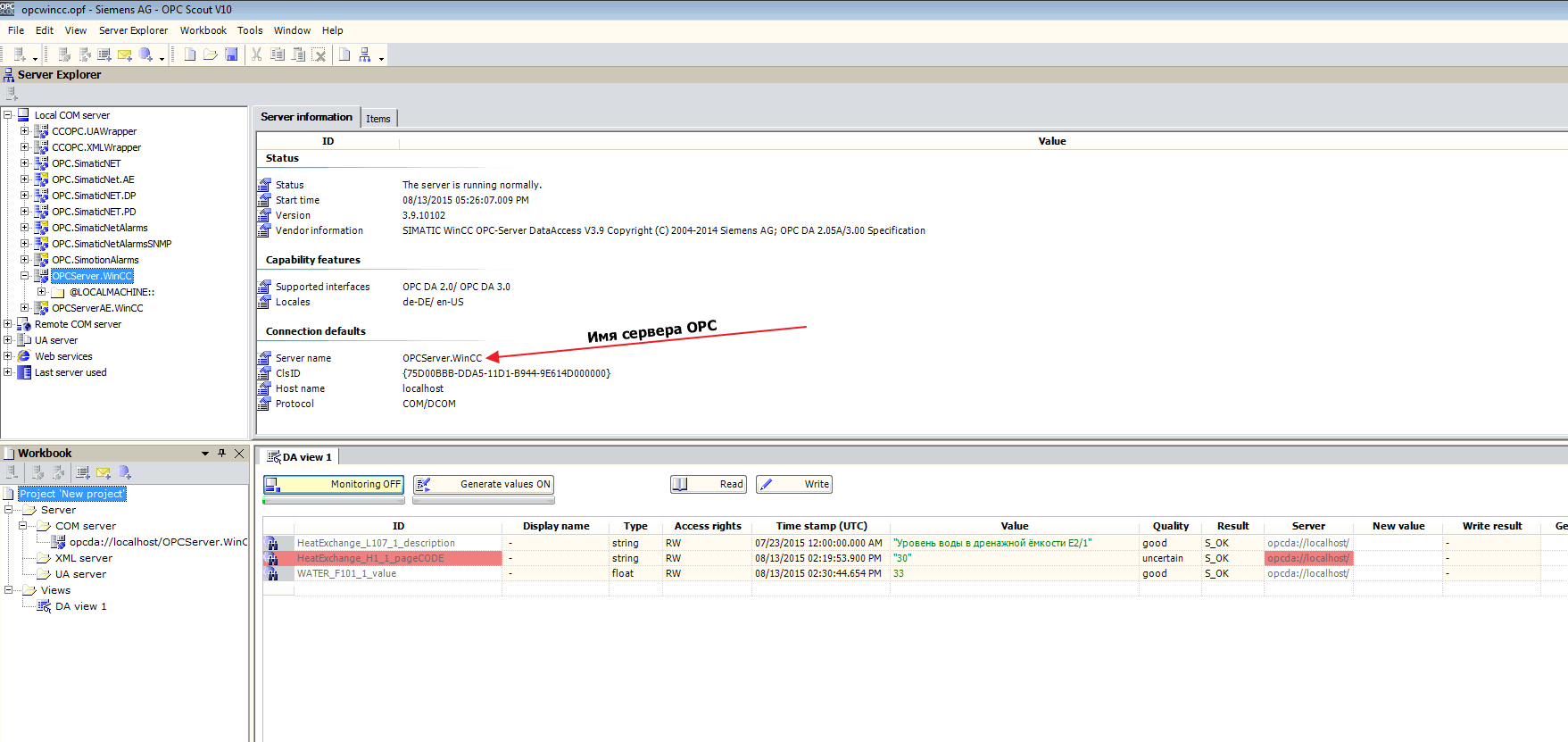

1. В рантайме WinCC и, соответственно работает OPC сервер от WinCC. Имя сервера:


(55.95 КБ) Скачиваний: 0

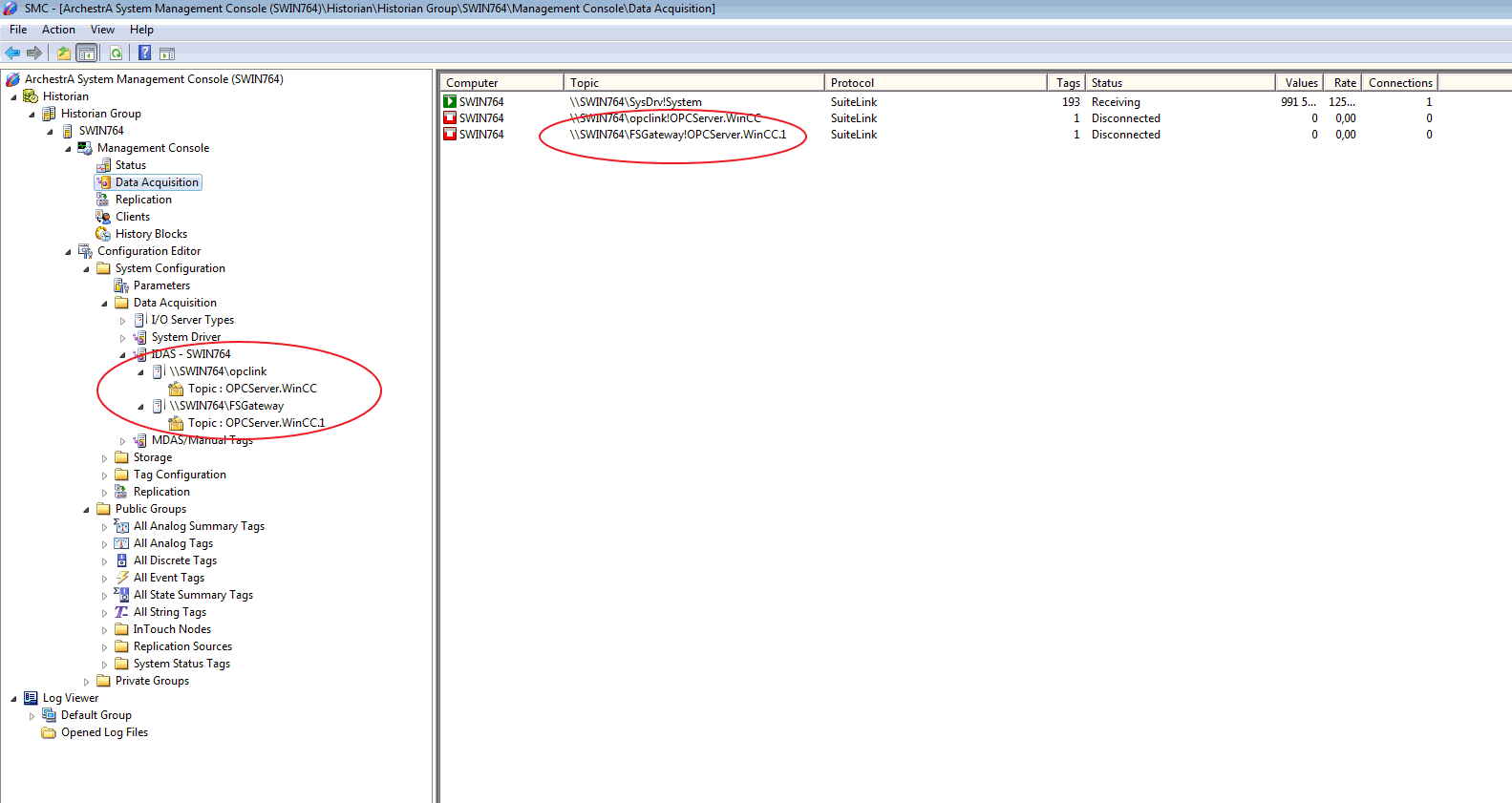

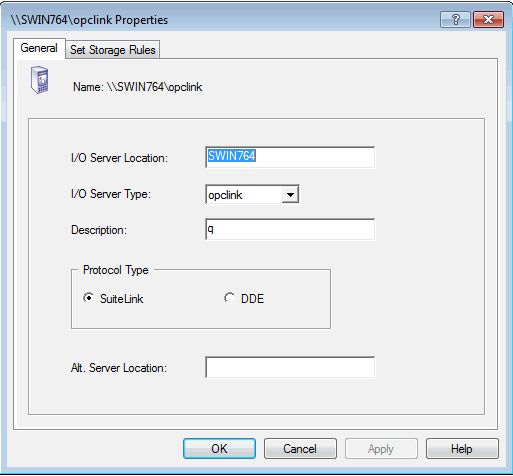

2. В SMC делал и через OPCLink и FSGateway, результат - disconnected


(41.28 КБ) Скачиваний: 0


(12.98 КБ) Скачиваний: 0

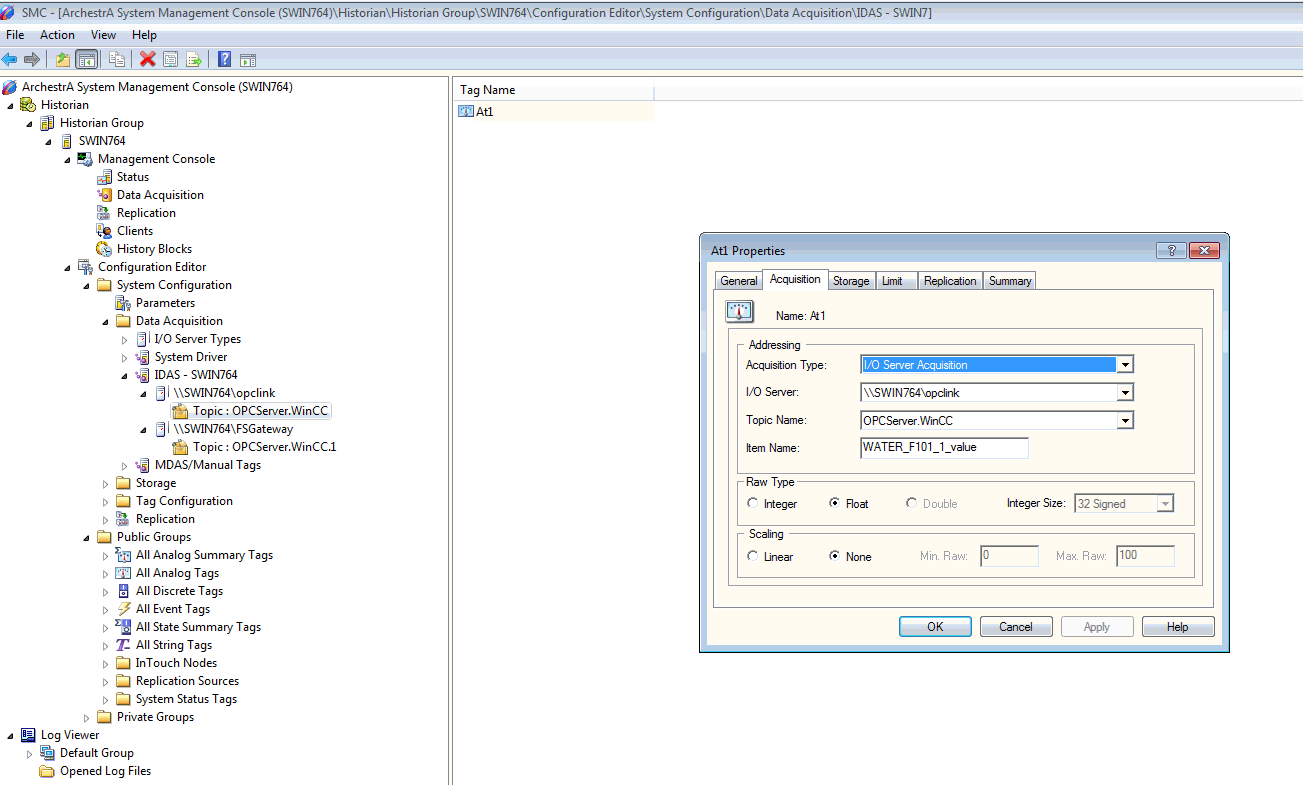

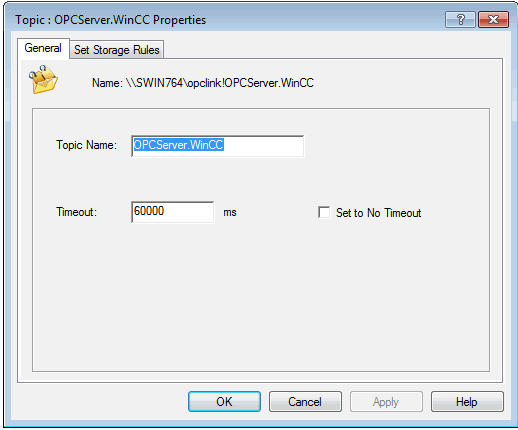

[KamovOleg]


(11.84 КБ) Скачиваний: 0


(49.54 КБ) Скачиваний: 0

[Генератор зла]

Читал маны, смотрел ютуб...

Перечитайте еще пару раз. И пересмотрите тоже.
OPCLink и FSGateway - приложения. Которые надо инсталлировать (как минимум). У них есть свои некислые мануалы.
Вы же воспользовались "заглушками" на них в Historiane.

[Diogen]

Устанавливаете FS Gateway на машину с Historian' ом, запускаете SMC разворачиваете ветку DAServer Manager- Default Group- Local, правой клавишей мыши на ArchestrA.FSGateway.3 и включаете его. Далее разворачиваете ArchestrA.FSGateway.3- Configuration- OPC. Тут указываете что у вас за ОРС сервер, где находится (локально, удаленно), как называется и т.д. Далее разворачиваете OPC и в DeviceGroup указываете время опроса и нажимаете на Browse OPC Items, выбираете теги, которые вам нужны в historiane (не забудьте, что они обязательно должны появиться в нижней части окна, для перевода тега туда используйте зеленый плюс в правом верхнем углу), далее ОК и все- FS Gateway настроен, можете дальше настраивать Historian на прием из FS Gateway.

PS: не рекомендую устанавливать последние версии FS Gateway, если Historian из состава дистрибутива WW 2014, почему то после установки FS Gateway он перестает работать. Методом перебора выяснилось, что нормально работает версия FSGateway_v3 из состава Device Integration. С версиями 3.0SP1 и 3.0SP2 работать отказывается.

[KamovOleg]

Вот блин. А я думал всё ставится с Historian-ом. У меня диски, которые выдал представитель WW для "попробовать". Есть 2 версии MS SQL Server, диск с Historian, InTouch, Aplication Server, Information server...ещё есть диск с Device Integration, но там, при запуске, грузиться web браузер и предлагает поставить сервера для GE, Siemenc и пр.
OPCLink и FSGateway в составе какого ПО? Будут они в наборе дисков для ознакомления или качать отдельно?

[Генератор зла]

OPCLink и FSGateway в составе какого ПО?

Диск Device Integration, раздел WW (Wonderware).
Либо качается отсюда:
https://softwaresupportsp.invensys.com/ ... ctHub.aspx

[Insomnia]

Может кто знает решение проблемы сходу и подскажет. После установки FSGateway от не отображается в ветке DAServer manager. Переустановки не помогли и ставил разные версии FSGateway. При этом связь есть. Начальные условия: windows 7 32bit, InTouch 10.0 с хисторианом, KEPDirectEX 5 OPC.

[Steelman63]

После установки FSGateway от не отображается в ветке DAServer manager

может это поможет
https://softwaresupportsp.invensys.com/ ... ctp=search
https://softwaresupportsp.invensys.com/ ... ctp=search
